伸縮皮帶機伸縮機構工作原理

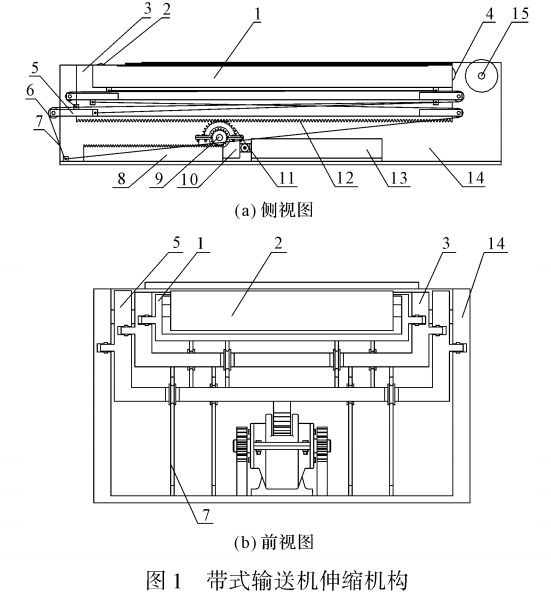

該伸縮皮帶機伸縮機構主要由3個伸縮架、兩組滑輪機構和一組齒輪齒條機構組成。 帶式輸送機伸縮機構如圖 1 所示
1 - 一級伸縮架；2 -伸縮架前滾筒；3 -二級伸縮架;4 -伸縮架后滾筒；5 -三級伸縮架;6 -滑輪；7 -鋼絲繩；8 -固定齒條；9 -小齒輪；10 -齒輪箱；11 -大齒輪；12 -伸縮齒條；13 -油缸；14 -固定架；15 -電動滾筒
*組滑輪機構負責3個伸縮架的伸出運動，兩個滑輪分別置于二級伸縮架和三級伸縮架頂端，兩條鋼絲繩繞過兩個滑輪且兩端分別與一級伸縮架、三級伸縮架末端和二級伸縮架、固定架末端連接；第二組滑輪機構負責3個伸縮架的收縮運動，其放置方式與*組滑輪機構正好相反。

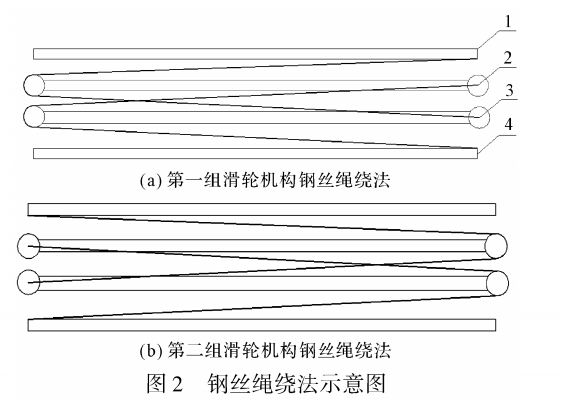

*組、第二組滑輪機構鋼絲繩繞法如圖2所示
第三級伸縮皮帶機伸縮架與液壓裝置之間通過齒輪齒條機構連接。工作時，液壓裝置提供動力，通過齒輪齒條機構帶動第三級伸縮架伸出；與此同時，一級伸縮架和二級伸縮架在*組滑輪機構的作用下伸出，繼而實現了3個伸縮架同時伸出的目的。 同理,收縮時3個伸縮架在第二組滑輪機構的作用下進行同步收縮。齒輪齒條機構可將液壓桿輸出的直線運動轉化為輸送架的伸縮運動,兩個滑輪組機構使每一級伸縮架相對下一級伸縮架以2倍速率進行伸縮,大大縮減了伸縮時，提高了伸縮效率。
