帶式輸送機的變頻調速系統

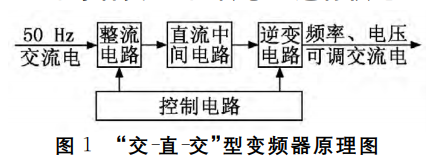

帶式輸送機的變頻調速系統包括變頻電路、控制電路、傳感電路和電源電路等部分。變頻電路是主電路，一般采用“交－直－交”結構，通過整流電路將50Hz 交流電整流為直流電，將能量存儲在由電容器構成的 直流中間電路中，由逆變電路將直流中間電路的直流 電逆變?yōu)轭l率、電壓都可控制的交流電，圖1為其簡化原理圖?？刂齐娐吩趯?duì)傳感器電路返回的信號進行運算處理后，對整流電路和逆變電路的可控器件進行控制，根據當前帶式輸送機正常運行時的工作狀態適時 調整逆變頻率，在空載和異常狀態，發出停機控制信號 和報警信號。傳感電路包括測量電機轉速的傳感器、 測量變頻器輸出的電壓傳感器和電流傳感器及其信號 轉換、處理電路等。電源電路對控制電路中的主控制 器、ADC芯片等各類芯片、傳感器進行供電。
